Объемные стойки Bazis Pro-3

Общие указания по монтажу. Сборка плоского стола перекрытий

Монтаж и демонтаж производится непосредственно под руководством лица, ответственного за производство работ (в дальнейшем - производитель работ). Производитель работ, выполняющий монтаж опалубки, должен:

1. Тщательно изучить конструкцию, требования настоящего Паспорта и Инструкции по эксплуатации опалубки;

2. Изучить ППР (Проект Производства Работ);

3. Проверить комплектацию элементов согласно ППР;

Производитель работ предварительно должен ознакомить работников с конструкцией, требованиями настоящего Паспорта и Инструкции по эксплуатации и проинструктировать их о порядке монтажа.

Каркас опалубки монтируется на предварительно подготовленной площадке, с дренажом для быстрого отвода воды.

Транспортировка элементов должна производиться лебёдкой, подъёмником либо другим подъёмным средством.

Монтаж производится на всю площадь монтируемого участка, по ярусам.

Производство монтажа без ППР (с отклонениями от ППР, применение поврежденных и бракованных элементов) – ЗАПРЕЩЕНО!

1.  Подготовить площадку (спланировать и утрамбовать).

2.  Обеспечить надежную опору конструкций; при необходимости уложить деревянные подкладки по осям, (в случае монтирования каркаса опалубки на надёжную опору подкладки не требуются).

3.  Установить, домкраты (опорные башмаки), на расстояниях шагов стоек по схеме ППР, гайки домкратов выставить на уровень, соответствующий расчетному по ППР с положительным допуском на 2-3 см.

Не рекомендуется устанавливать гайки опорных домкратов в крайнее нижнее положение, это приведет к увеличению вылета верхнего домкрата и снижению надежности конструкций.

Для удобства дальнейшего монтажа, рекомендуется ригели разложить между домкратами, согласно расчетного шага, в количестве, соответствующем количеству ярусов собранной конструкции опалубки.

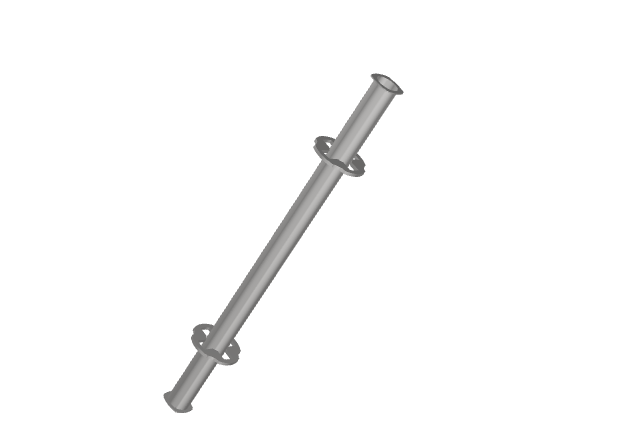

4.  Установить стартовые стойки С2 на домкраты (опорные башмаки) по площади, чередуя между собой,  для придания им устойчивости соединять их между собой по нижнему фланцу продольными и поперечными ригелями.

5.  Соединить стойки объемной опалубки между собой продольными и поперечными ригелями по 2-му ярусу фланцев;

После чего расклинить ригеля с помощью молотка весом 300 гр. - не более 3-х ударов средней силы.

В местах установки лестниц установить щиты настила на нижний ярус, для упора нижней части лестниц (для удобства в этих целях возможно применение фрагмента деревянной балки, уложенной горизонтально на ригели, при этом лестница своими опорными пятками укладывается в паз балки;

7.  Установить лестницы;

8.  Монтировать щиты настила на высоте второго уровня ригелей;

9.  Обеспечить вертикальную юстировку стоек, отклонение от вертикали не должно превышать ± 0,5º. Вертикальность стоек возможно проверить горизонтальностью нижнего уровня ригелей. Удобно проводить юстировку стойки, установив гидравлический уровень на ригель и отъюстировать его горизонталь регулировкой стойки по высоте с помощью гайки домкрата. В отъюстированном столе все стойки должны надежно опираться на плоскость гаек домкратов.

10.  Монтировать промежуточные стойки опалубки, фиксировать их между собой ригелями, на каждый ярус устанавливать лестницы, в отдельных необходимых местах - настилы, пока стол не будет собран в соответствии с ППР строительного объекта.

11.  Установить верхние домкраты и унивилки.

12.  Произвести монтаж балок и фанеры. При необходимости провести точную юстировку собранного стола с помощью верхних домкратов.

13.  При необходимости, а так же для удобства пользования возможна организация технологических проходов при монтаже стола (монтаж объемной стойки в виде отдельных площадных сборок) При этом ширина технологического провода не должна превышать длины ригеля, устанавливаемого в конструкции перпендикулярно оси прохода.

Общие указания - демонтаж конструкций

К демонтажу разрешается приступать после того, как бетон, залитый в опалубку, получит требуемую прочность в соответствии со СНиП 3.03.01-87, набрав не менее 70% своих механических свойств.

В начале демонтажа, производитель работ, должен осмотреть конструкцию, проинструктировать рабочих о порядке разборки и мерах безопасности при выполнении работ.

Демонтаж производится с верхнего яруса в обратном монтажу порядке:

1. Ослабить верхние домкраты;

2. Снять щиты опалубки;

3. Снять унивилки и домкраты;

4. Демонтировать ригели находящиеся выше настила разбираемого яруса;

5. Далее снять щиты настила, переместить в нижележащий ярус;

6. Демонтаж остальных ярусов производится аналогично описанному выше.

Все элементы каркаса опалубки очищаются, сортируются, поврежденные выбраковываются.

Оставшиеся стойки опалубки укладываются в пачки.

Сборка стола под ригельное перекрытие

В случае необходимости отливки перекрытия балочного (ригельного) типа, конструкции объемных стоек предусматривают возможность опоры палубы под заливку балки на верхний уровень ригелей.

При этом монтаж стола соответствует описанному в разделе монтаж конструкций со следующими дополнениями:

1. Монтаж палубы под заливку балок производить после установки верхнего пояса ригелей, в соответствии с ППР.

2. На ригеля конструкций укладываются 2 продольные (нижние) балки. Установка балок должна производится таким образом, что бы расстояние от оси балки до оси стойки не превышало 250 мм.

3. Поперек нижних балок с указанным в ППР шагом устанавливаются поперечные (верхние) балки (брус). На плоскость образолужащая основанием опалубки балок.

4. На фанерный лист крепятся направляющие бруски ж/б балки + толщина 2-х листов фанеры.

5. По внутренним торцам направляющих устанавливаются фанерные листы, высотой, соответствующей высоте заливаемой ж/б балки. По верхним торцам фанерных листов предварительно крепится усиливающий брус.

6. Устанавливаются подкосы.

7. Далее производится монтаж основного стола перекрытия

8. В случаях, когда в состав перекрытия опалубки входят разновеликие балки, либо балки большой высоты, применяются верхние стойки С-6 (стойка балочная). При этом расстояние между фланцами на данной стойке равно разности высот ж.б. балок, что позволяет установить ригели конструкции объемной стойки на разных уровнях и провести монтаж опалубки балок по технологии, описанной выше

Сборка стола под перекрытие, усиленное балками (сечение балок свыше 500 х 600)

Для возведения ж/б балок большого сечения, когда нагрузка от заливки превышает несущую способность ригелей опалубочной системы, в системе объемных стоек "Базис" предусмотрено применение ригеля балок РБ. Ригель балки позволяет передать нагрузку от заливки балки непосредственно на оси стоек опалубки и обеспечить дополнительное подпирание самой плиты перекрытия. Монтаж стола в таком случае соответствует описанному ранее со следующими изменениями:

1. Проводится сборка стола так, что бы опорные домкраты под ж/б балкой находились ниже отметки балки на высоту формообразующих элементов + 100 мм. При этом вылет верхнего домкрата под ж/б балкой не должен превышать 250 мм.

2. В верхние домкраты устанавливается в ригель балки опалубки.

3. На ригель балки проводится монтаж формообразующих элементов балки. При этом нагрузка на ригель не должна превышать 2 т.с., а так же точки приложения максимальной нагрузки должны быть расположены не далее 150 мм. От осей домкратов в опалубке на которых установлен ригель балок.

4. В вертикальные втулки ригеля балки устанавливаются 2 домкрата, которые служат опорой для основной балки плиты перекрытия.

5. Монтируются формообразующие элементы самой плиты опалубки.

Сборка стола под капители

Внимание: Возведение опалубки капители и ее отливка должны производиться после разработки, и в строгом соответствии с ППР, т.к. в предлагаемых вариантах палуба капителей опирается на ригеля конструкций, необходимо обеспечить нагрузку на каждый ригель не более максимально допустимой по паспорту.

1. Конструкции палубы опалубки капители опираются на стойки и ригеля объемных стоек. Поперечный (нижний) ряд деревянных балок выкладывается на домкраты стоек, прилежащих к колонне и попадающих под капитель, верхний пояс ригелей аналогично схемы. Края поперечных балок опираются на ригели конструкции при помощи балки.

2. Продольный (верхний) ряд балок укладывается на поперечный ряд опалубки.

3. Производится горизонтальная фанеровка стола по площади капители.

4. Вертикально расположенные листы фанеры, соответствующие по габаритам торцевым поверхностям капители сверху и снизу усиливаются брусом, аналогично сборке опалубки железобетонной балки, и устанавливаются вертикально по краям капители.

5. Монтируются деревянные подкосы

6. Монтаж палубы под заливку самого перекрытия производится с помощью домкратов и унивилок.

7. Собранная опалубка в общем виде должна соответствовать изображенной сборке. При этом выбор сечения и шага расстановки элементов из деревянного бруса должны соответствовать расчетным нагрузкам, возникающим при заливке капители и перекрытия.

Варианты решения опалубки перекрытий для возведения таких капителей различны. Наиболее простым является возведение палубы из деревянной балки, бруса и фанеры.

Опирание палубы происходит на ригеля объемных стоек. Для обеспечения разноса ригелей по высоте применяются стойки С-6 (при небольшой толщине капителей возможно опирание палубы капителей на верхний ярус ригелей опалубки).

Общий принцип организации деревянного каркаса показан на рисунке. Поперечный (нижний) ряд несущего каркаса образуется с помощью деревянных балок (бруса), уложенных на ригеля.

Продольный (верхний) наклонный ряд набирается из бруса, наклон обеспечивается вертикальными подпорками переменной высоты

Палуба капители представляет собой трапециевидный лист фанеры, который по раскрою соответствует грани капители и по нижней плоскости усиливается балкой и брусом.

Опирание фанерного листа производится на продольный наклонный брус.

Для усиления конструкции опалубки, при использовании в конструкции стоек С-6, в верхние фланцы устанавливаются ригеля.

Набор стола самого перекрытия производится в стандартном порядке.

Монтаж подмостей

В случае, когда для удобства монтажа формообразующих элементов опалубки перекрытий и размещения дополнительных элементов (подкосы и прочее) необходима организация площадок подмостей, в системе Базис предусмотрено применение выносных консолей К. При этом общий монтаж стола производится со следующими изменениями:

1. Для обеспечения монтажа консолей необходимо обеспечить расположение двух ярусов ригелей стола перекрытия, на которых будут установлены консоли с шагом по высоте через 1 м.

2. Во фланцы вышеуказанных ярусов по внешнему контуру устанавливаются консоли К-1,25.

3. Производится обвязка консолей ригелями по их внешней стороне.

4. Во втулки консоли вставляются доборные стойки, соответствующие по высоте верхней стойке стола, и обвязываются ригелями.

5. На верхний ярус ригелей опалубки устанавливаются деревянные настилы.

6. По внешнему контуру подмащивающих площадок опалубки необходима установка ограждающих устройств, либо дополнительные доборные стойки, обвязанные ригелем и установленные по внешнему периметру площадок.

Сборка стола отдельно стоящими тумбами

В случае необходимости (например, при небольших высотах перекрытий) возможна установка м.к. объемной стойки в виде отдельно стоящих тумб. Имеют место различные варианты применения опалубки в виде тумб.

1. Для высот перекрытий до 4 м. допускается применение сборок из стойки С-2 Н=2,4, состоящих из 4-х осей, обвязанных между собой ригелями опалубки. Взаимное расположение отдельных тумб по площади стола должно соответствовать ограничению: расстояние между тумбами не должно превышать длины ригелей, составляющих тумбу (например в случае использования тумб 1,25х2 м. в вертикальной проекции тумбы должны стоять с шагом: по оси параллельной ригелям 1,25 м. - не более чем через 1,2м; по оси параллельной ригелям 2м. - не более чем через 2 м.). Данное правило распространяется на все случаи сборки опалубочного стола из отдельно стоящих тумб, и аналогично правилу организации технологических проходов.

2. При высотах свыше 4-х метров (сборка осей конструкций из нескольких стоек). Для обеспечения устойчивости конструкций при расчете тумбы необходимо учесть соотношение габаритов собранной тумбы: сумма ее длины и ширины в вертикальной проекции должны превышать ее удвоенную высоту. Например:

Высота м.к. объемной стойки - 8 м. Ячейка - 1,25х2 м. Исходя из указанного правила сумма габаритов тумбы в вертикальной проекции должна быть составят не менее 8+8 = 16 м. Удовлетворяющее исполнение - 8,75 м (по оси ригелей L=1,25 м.) на 8 м. (по оси ригелей L=2 м.).
